5-osové CNC obrábanie: Kedy to stojí za to?

Pri pohľade na odhad CNC obrábania často vidíte 30% až 50% zvýšenie hodinových sadzieb. To je bežné pre 5-osové obrábanie v porovnaní so štandardom3-osové obrábanie služby:

"Zvládne to môj rozpočet?"

Ale ak ste strávili nejaký čas vo výrobe, už poznáte jednu tvrdú pravdu:

Hodinová strojová sadzba je jedným z najviac zavádzajúcich ukazovateľov nákladov vCNC obrábanie.

Počas niekoľkých posledných rokov sme opakovane pozorovali rovnaký vzor počas kontroly cenových ponúk:
Mnohé projekty zlyhajú nie preto, že by sa časti ťažko obrábali-, ale preto, ženesprávna voľba procesu pomaly vyčerpáva rozpočet.

Táto príručka sa zaoberá tým, kedy je 5-osové obrábanie lepšou voľbou. Tiež ukazuje, kedy môže 3-osá ušetriť peniaze. Zohľadníme celkové náklady na vlastníctvo (TCO), geometrické limity a dizajn pre vyrobiteľnosť (DFM).

Čo je5 OsCNC obrábanie - a prečo sú hodinové sadzby zavádzajúce

Prečo hodinové sadzby za stroje neodrážajú skutočné náklady?

Mnoho kupujúcich inštinktívne zostavuje excelové tabuľky na porovnanie hodinových sadzieb medzi dodávateľmi. Tento prístup často skrýva skutočných nákladových faktorov.

3-osový stroj môže stáť 60 dolárov za hodinu. Ak však diel potrebuje päť nastavení, tri vlastné prípravky a desať hodín nastavovania, celkové náklady sa môžu zvýšiť. To môže byť drahšie ako 120 dolárov za hodinu 5-osový stroj. 5-osový stroj dokáže dokončiť prácu v jednom nastavení len za tri hodiny.

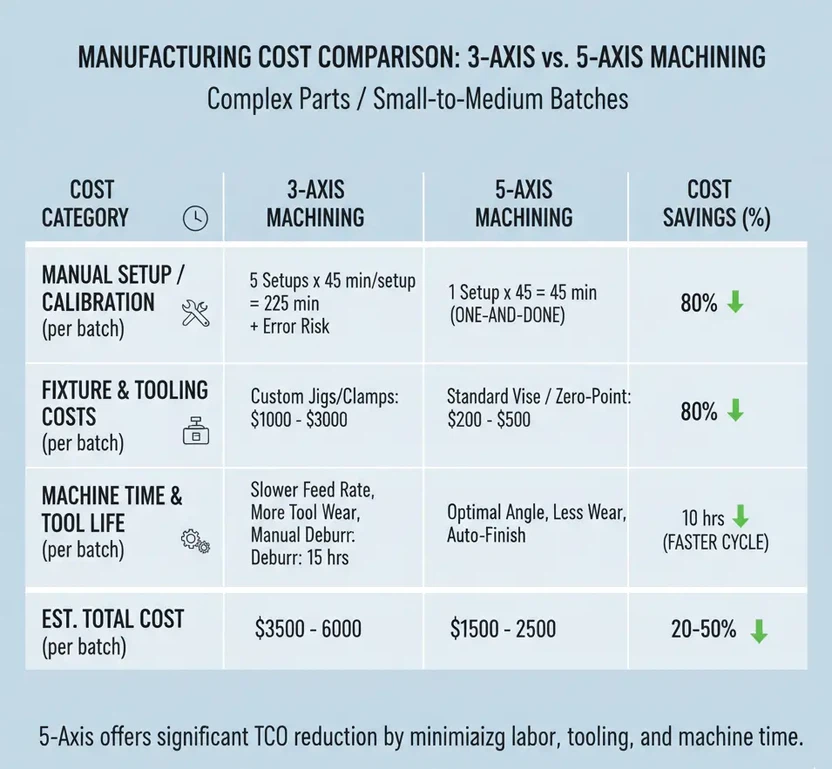

Porovnanie NI na základe údajov-: 3-osové vs.5-Os

V tomto článku vysvetlíme, ako 5-osové obrábanie kompenzuje vyššie náklady. Dosahuje to znížením ľudských chýb a nákladov na príslušenstvo. Zároveň zachováva tolerancie polohy ±0,005 mm. Tento proces môže tiež skrátiť dodaciu dobu o 30% alebo viac.

5 OsVysvetlenie CNC obrábania: Simultánne vs{0}} polohovanie

Simultánne5 Osvs{0}} Obrábanie: Aký je skutočný rozdiel?

Pri 3+2 (polohovom) obrábaní operátor používa rotačné osi (A/B/C) len na polohovanie. Po uzamknutí prebieha rezanie ako štandardná 3-osová operácia. Predstavte si to ako automatizovanú re-orientáciu.

Insimultánne5 Osobrábanie, všetkých päť osí sa pohybuje nepretržite. Nástroj prechádza cez zložité povrchy ako had-nevyhnutný pre tvarované geometrie.

Zrátané a podčiarknuté:

Ak je vaším cieľom jednoducho znížiť počet nastavení →3+2 je dostatočné a úspornejšie

Ak obrábate obežné kolesá alebo uzavreté kanály →simultánne5 Osje povinné

Ako rotačné osi (A, B, C) zlepšujú prístup k nástroju a uhly rezu

Či už pomocou akolíkový-štýlalebootočná-hlavastroj, cieľ je rovnaký:
Udržujte os nástroja v poloheoptimálny uhol rezu.

Nie je to kozmetické,{0}}ide o tofyzická očistaa stabilné rezné podmienky.

Dosah nástroja, predchádzanie kolíziám a prečo5 OsZabraňuje klepaniu

Hlboké dutiny na 3-osových strojoch vyžadujú dlhé, štíhle nástroje, ktoré ľahko vibrujú, spôsobujú chvenie a zlú povrchovú úpravu.

Pri 5-osovom obrábaní môže operátor diel nakloniť. To umožňuje kratším a silnejším nástrojom dosiahnuť hlboké funkcie. To priamo zlepšujedrsnosť povrchu (Ra).

Skutočné náklady5 OsCNC obrábanie: stroje, softvér a riziko

Odpisy strojov a kapitálové investície

Plne vybavené nemecké alebo japonské 5-osové obrábacie centrum, ako napríklad DMG MORI alebo Mazak, často stojí viac ako 500 000 dolárov. To je 3 až 5-násobok ceny štandardného 3-osového stroja.

Obchody musia túto investíciu získať späť prostredníctvom vyšších hodinových sadzieb.

CAM softvér, zložitosť programovania a inžinierska réžia

5-osový G-kód nie je napísaný rukou. Vyžaduje si to pokročilý softvér CAM (ako je Hypermill alebo špičkové-moduly Mastercam) a vysoko platených starších programátorov.

Neplatíte len za strojový čas-ale aj zainžinierske odborné znalosti a riadenie rizík.

Nástroje, rýchlosť vretena a riziko údržby

Vysokorýchlostné vretená (20 000 RPM+) vyžadujú presné vyváženie nástroja.
Jediná chyba v programovaní môže viesť ku kolízii. To môže stáť opravy vretena desiatky tisíc dolárov. Cenová ponuka vždy zahŕňa toto riziko.

Kedy5 OsCNC obrábanie je v skutočnosti lacnejšie ako 3-osové

Obrábanie s jedným{0}}nastavením: Eliminácia opakovaného upínania

Toto je miesto, kde 5 Axis šetrí skutočné peniaze.

Každé ďalšie manuálne nastavenie znamená:

· 30–60 minút nastavenia operátora

· Zvýšené riziko nesprávneho nastavenia vzťažného bodu

· Ďalšie fronty a čakacia doba medzi operáciami

Ak má diel päť obrobených plôch, 5-osové obrábanie eliminuještyri samostatné kroky zarovnania. V prípade nízko{1}}objemovej výroby môže samotná úspora práce kompenzovať vyššie rýchlosti strojov.

Skrytá amortizačná pasca v 3-osovom obrábaní

Dodávatelia často stroje,{0}}ale nie príslušenstvo.

Komplexné 3-osové diely často potrebujú vlastné svorky, mäkké čeľuste alebo špeciálne nástroje. Tie môžu stáť tisíce dolárov a môžu fungovať len pre jednu časť.

Zvyčajne sa používa 5-osové obrábanieštandardné zveráky alebo nulové{0}}upínacie systémy.
Akonáhle spoločnosti amortizujú náklady na príslušenstvo na diel, 5 Axis často poskytuje celkové náklady, ktoré sú o 20 % nižšie alebo viac.

Raz sme preskúmali bývanie plánované na 3-osovej fréze, aby sme „ušetrili hodinové náklady“.
Pri treťom nastavení polohový posun presiahol 0,08 mm a celá dávka neprešla kontrolou CMM.

Životnosť nástroja, povrchová úprava a znížené sekundárne operácie

V praxi sa rozdiel objavujepotom, čo diel opustí stroj.

Optimalizované uhly sklonu nástroja často úplne eliminujú sekundárne odihlovanie alebo leštenie.
Stabilnejšie rezanie tiež umožňuje vyššie rýchlosti posuvu a dlhšiu životnosť nástroja.

Odvetvia, ktoré si vyžadujú5 OsCNC obrábanie

Letectvo a kozmonautika: obežné kolesá a lopatky turbín

Skrútené, tvarované povrchy fyzicky znemožňujú 3-osové obrábanie bez kolízií.
5 Axis tu nie je-možnosť, alejediné riešenie.

Lekárske implantáty: Biomimetické povrchy

Ortopedické implantáty vyžadujú komplexné organické geometrie.
5-osové obrábanie zaisťuje, že dráhy nástroja presne zodpovedajú anatomickým krivkám, čo priamo ovplyvňuje výsledky zotavenia pacienta.

Konštrukčné komponenty EV a veľké integrované odliatky

Ako sa giga-odlievanie stáva bežným, dokončovanie veľkých a zložitých hliníkových odliatkov si vyžaduje precíznu prácu z rôznych uhlov. To je ideálne pre 5-osové obrábacie centrá.

Skrytá návratnosť investícií5 OsObrábanie: Presnosť, kvalita a dodacia lehota

Ovládanie GD&T v obrábaní s jedným{0}}nastavením

Každé prevrátenie na 3-osovom stroji spája polohovú chybu.
5-osové obrábanie zachováva všetky funkcie v jednom súradnicovom systéme, ktorý sa ľahko držíkolmosť a sústrednosť v rozmedzí 0,01 mm.

Rýchlejšie prototypovanie a kratší čas uvedenia na trh

Vo výskume a vývoji čas prevažuje nad nákladmi.
Ak vám 5-osové obrábanie prinesie funkčné prototypyo dva týždne skôr, dodatočné náklady na obrábanie sa stanú triviálnymi.

Nižšie miery šrotu a znížená ľudská chyba

Každá ďalšia operácia zvyšuje riziko šrotu.
Nesprávne zarovnanie, kontaminácia trieskami alebo nesprávne čistenie môžu zničiť drahé polotovary.
5-osové obrábanie znižuje ľudské zásahy-a tým aj neistotu vo výrobe.

Navrhovanie pre5-OsCNC obrábanie: Stratégie DFM

Vychýlenie nástroja, hrúbka steny a návrh hlbokej dutiny

Tradičné pravidlá varujú pred dutinami hlbšími ako3× priemer nástroja.
Vďaka 5-osovému obrábaniu nám uhlový prístup umožňuje používať kratšie a tuhšie nástroje. To umožňuje tenšie steny a menšie vnútorné polomery bez rizika vychýlenia.

Konsolidácia dielov: Zníženie nákladov na montáž a kusovník

Namiesto zostavovania piatich komponentov so spojovacími prvkami{0}}pridáva sa pracnosť, riziko tesnenia a zložitosť zásob – 5-osové obrábanie umožňujeintegrácia jedného-kusu.

Zatiaľ čo náklady na obrábanie na diel rastú,celkové náklady na kusovník a životný cyklus sa znížia.

Záver: Ako sa rozhodnúť medzi 3-osovým a5 OsCNC obrábanie?

Neprijímajte novú technológiu pre jej vlastné dobro. Opýtajte sa sami seba:

· Má súčiastka viac ako tri opracované plochy alebo zložité povrchy?

· Sú tolerancie príliš úzke na to, aby tolerovali nahromadenú chybu nastavenia?

· Vyžadovalo by 3-osové obrábanie drahé vlastné prípravky?

Ak odpoviete„áno“ aspoň dvom, 5-osové obrábanie je pravdepodobnéekonomickejší a racionálnejší výber.
